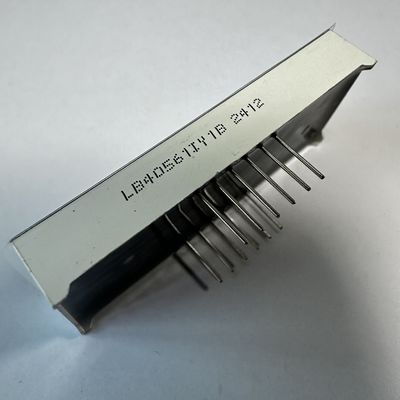

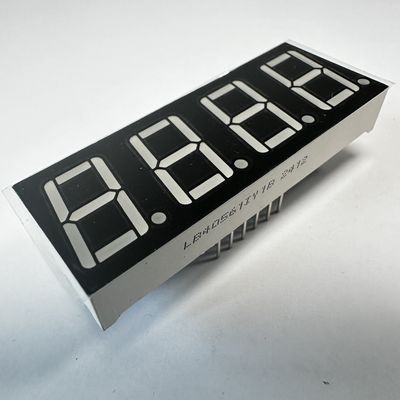

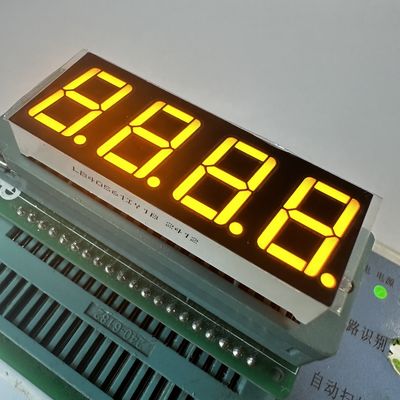

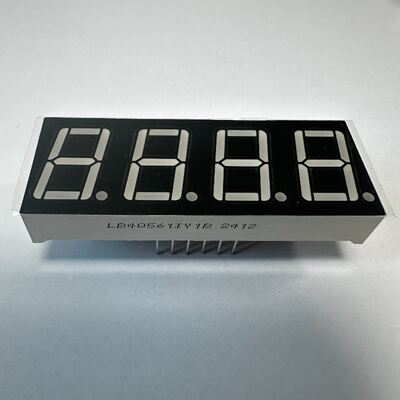

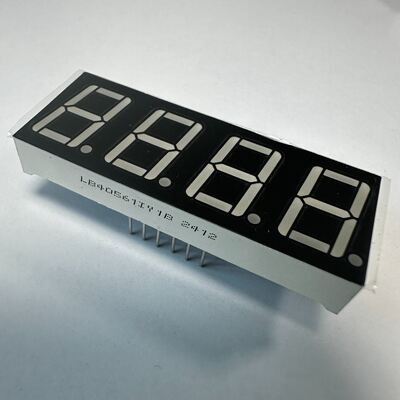

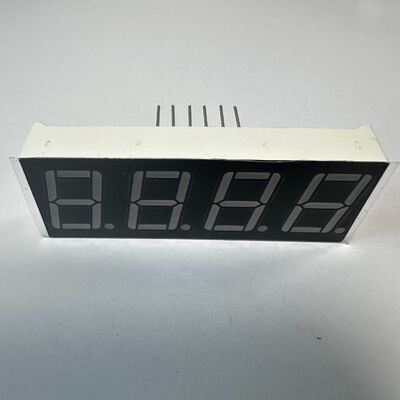

Ultra Bright Amber 4 Digit 14.2mm 7 Segment LED Display آنود مشترک برای کنترل دمای

نمایشگر LED 7 سگمنتی کهربایی فوق العاده روشن 4 رقمی 14.2 میلی متری آند مشترک برای کنترل دما

• مشخصات:
• نمایشگر: 4 رقمی، نمایشگر ساعت LED 7 سگمنتی 0.56 اینچی
• ارتفاع کاراکتر: 14.2 میلی متر (0.56 اینچ)
• ابعاد خارجی: 50.3 × 19.0 × 8 میلی متر
• سگمنت‌های سفید، سطح مشکی
• باآند مشترک
• رنگ ساطع شونده: کهربایی فوق العاده روشن
• شدت نور: 60-80mcd
• ولتاژ رو به جلو: 1.8-2.5 ولت/LED
• جریان رو به جلو: 5-10 میلی آمپر/LED
• رنگ‌ها: قرمز، آبی، سبز زرد، سبز خالص، کهربایی، نارنجی و سفید خالص
• حداکثر مقادیر مطلق (Ta=25 درجه سانتیگراد)

  پارامتر	نماد	مقادیر	واحد
  جریان رو به جلو (برای هر دایس)	Ipm	20	میلی آمپر
  ولتاژ معکوس (برای هر دایس)	Vr	5	V
  توان اتلافی (برای هر دایس)	Pm	80	میلی وات
  محدوده دمای عملیاتی	Topr	-40~+85	درجه سانتیگراد
  محدوده دمای ذخیره سازی	Tstg	-40~+85	درجه سانتیگراد
  دمای لحیم کاری (≤3 ثانیه)	Th	260	درجه سانتیگراد

• کد: سبز زرد - J

  پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ رو به جلو	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	30		40	mcd
  عرض طیفی با نیمه مقدار	Δλ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	569		574	nm

• کد: کهربایی/زرد - Y

  پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ رو به جلو	Vf	If=10mA	1.8		2.5	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  عرض طیفی با نیمه مقدار	Δλ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	585		595	nm

• کد: نارنجی - F

  پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ رو به جلو	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  عرض طیفی با نیمه مقدار	Δλ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	600		605	nm

• کد: قرمز فوق العاده روشن - R

  پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ رو به جلو	Vf	If=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	50		60	mcd
  عرض طیفی با نیمه مقدار	Δλ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	630		635	nm

• کد: سبز خالص - G

  پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ رو به جلو	Vf	If=10mA	2.6		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		180	mcd
  عرض طیفی با نیمه مقدار	Δλ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	515		525	nm

• کد: آبی فوق العاده روشن - BH

  پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ رو به جلو	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  عرض طیفی با نیمه مقدار	Δλ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	460		465	nm

• کد: سفید فوق العاده روشن - WH

  پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ رو به جلو	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  دمای رنگ LED	K	If=10mA	5500	20	6800	K
  مختصات رنگی	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

کاربردهای محصول

نمایشگر LED 7 سگمنتی، نمایشگر LED سفارشی، نمایشگر LED عددی، نمایشگر LED ماتریسی نقطه‌ای، کاربرد گسترده در لوازم خانگی، نشانگر دما، نشانگر رطوبت، کنترل کننده یخچال، نشانگر ترموستات، کنترل گرمایش و سرمایش و غیره
