Ultra bright Red Common Anode 20mm White 2 عدد 7 بخش صفحه نمایش LED

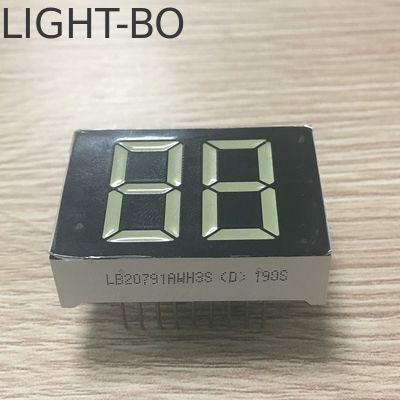

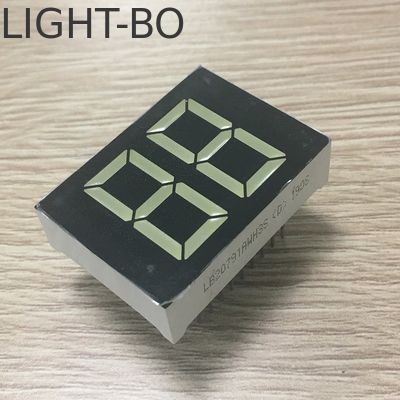

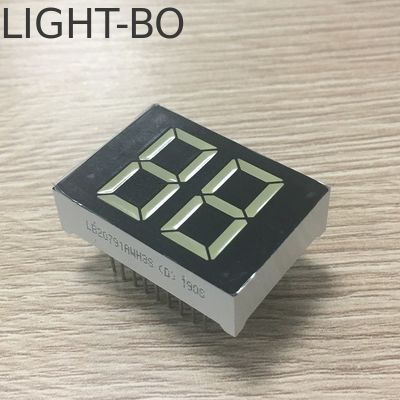

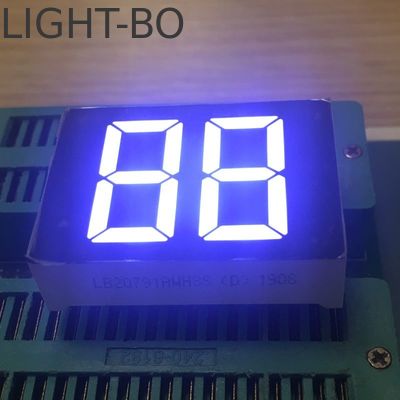

نمایشگر LED 7 Segment دو رقمی 20 میلی متری سفید با آند مشترک قرمز فوق العاده روشن

• نمایشگر LED 7 segment دو رقمی سفارشی

• ابعاد بیرونی: 35.8*25.8*10 میلی متر

• ارتفاع رقم: 20 میلی متر (0.79 اینچ)

• قطبیت: آند مشترک

• بخش های زرد سطح سیاه

• رنگ ساطع شده: سفید فوق العاده روشن

• X / Y: 0.29-0.31

• شدت نور: 120-140mcd

• ولتاژ مستقیم: 2.8-3.2V/led

• جریان مستقیم: 5-10mA/led


• شدت نور بالا

• مصرف برق کم

• جریان بسیار کم

• عملکرد پایدار

• زاویه دید گسترده

• بخش های یکنواخت پیوسته

• طول عمر طولانی

• دفع حرارت سریع

• سازگار با IC

• مونتاژ آسان

• مطابقت با RoHS

• حداکثر رتبه بندی مطلق (Ta=25ºC)

• پارامتر	نماد	رتبه بندی	واحد
  جریان مستقیم (در هر تاس)	Ipm	20	mA
  ولتاژ معکوس (در هر تاس)	Vr	5	V
  اتلاف توان (در هر تاس)	Pm	80	mW
  محدوده دمای عملیاتی	Topr	-40~+85	ºC
  محدوده دمای ذخیره سازی	Tstg	-40~+85	ºC
  دمای لحیم کاری (≤3 ثانیه)	Th	260	ºC



  کد: زرد سبز - J

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	30		40	mcd
  طیف با نصف مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	569		574	nm



  کد: کهربایی/زرد -Y

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.5	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  طیف با نصف مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	585		595	nm



  کد: نارنجی -F

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  طیف با نصف مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	600		605	nm



  کد: قرمز فوق العاده روشن -R

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	50		60	mcd
  طیف با نصف مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	630		635	nm



  کد: قرمز فوق العاده روشن -UR

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	80		100	mcd
  طیف با نصف مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	625		635	nm



  کد: سبز خالص -G

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.6		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		180	mcd
  طیف با نصف مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	515		525	nm



  کد: آبی فوق العاده روشن -BH

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  طیف با نصف مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	460		465	nm



  کد: سفید فوق العاده روشن -WH

  پارامتر	نماد	شرط	حداقل	Typ	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  دمای رنگ LED	K	If=10mA	5500	20	6800	K
  مختصات رنگی	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

          برنامه های کاربردی:
         به طور گسترده برای کنترل کننده های دما و نشانگرهای دیجیتال، لوازم خانگی، پانل های ابزار و غیره استفاده می شود.
