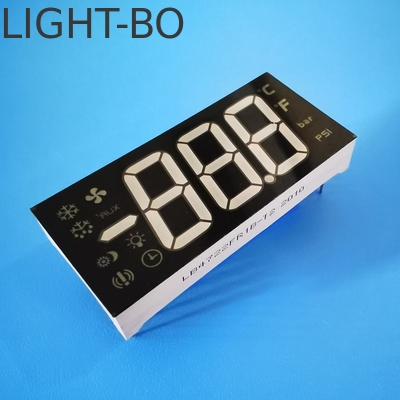

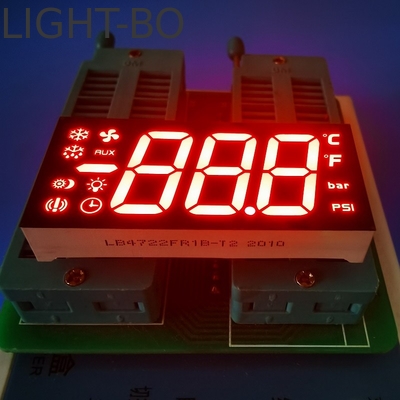

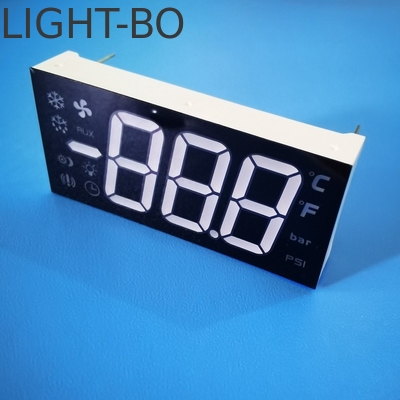

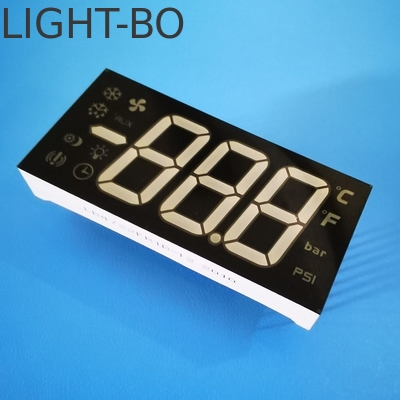

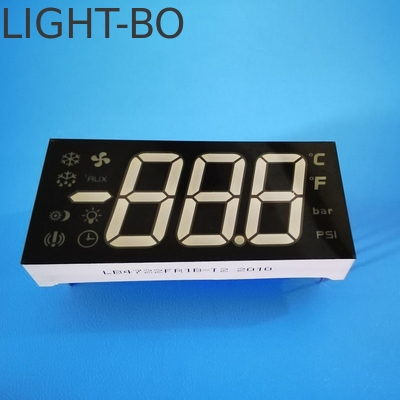

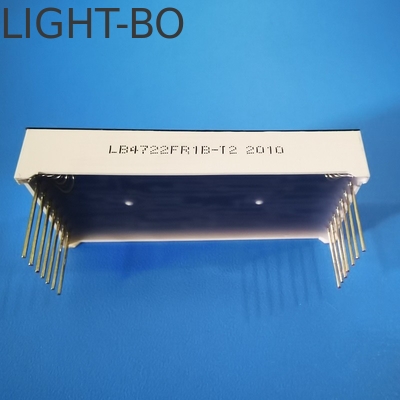

Ultra Bright Red 3 Digit 7 Segment LED Display Common Cathode برای پنل کنترل یخچال

نمایشگر LED 7 Segment سه رقمی قرمز فوق العاده روشن با کاتد مشترک برای پنل کنترل یخچال

• ابعاد بیرونی: 47 x 22 x 8 میلی متر

•

• قطبیت: کاتد مشترک

•

• رنگ ساطع شده: قرمز فوق العاده روشن

•

• طول موج: 620-625 نانومتر

•

• شدت نور: 80-100mcd

•

• ولتاژ مستقیم: 1.8-2.3 ولت/led

•

• جریان مستقیم: 5-10 میلی آمپر/led

• با بخش های زرد و سطح سیاه با فیلم

• رنگ های ساطع شده: موجود در رنگ های قرمز، آبی، سبز، سفید، کهربایی، زرد و نارنجی، چند رنگ

• حداکثر رتبه بندی مطلق (Ta=25ºC)

  پارامتر	نماد	رتبه بندی	واحد
  جریان مستقیم (در هر تاس)	Ipm	20	mA
  ولتاژ معکوس (در هر تاس)	Vr	5	V
  اتلاف توان (در هر تاس)	Pm	80	mW
  محدوده دمای عملیاتی	Topr	-40~+85	ºC
  محدوده دمای ذخیره سازی	Tstg	-40~+85	ºC
  دمای لحیم کاری (≤3 ثانیه)	Th	260	ºC



  کد: زرد سبز - J

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	30		40	mcd
  طیف با مقدار نصف	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	569		574	nm



  کد: کهربایی/زرد - Y

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.5	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  طیف با مقدار نصف	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	585		595	nm



  کد: نارنجی - F

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  طیف با مقدار نصف	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	600		605	nm



  کد: قرمز فوق العاده روشن - R

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	50		60	mcd
  طیف با مقدار نصف	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	630		635	nm



  کد: قرمز فوق العاده روشن - UR

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	80		100	mcd
  طیف با مقدار نصف	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	625		635	nm



  کد: سبز خالص - G

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.6		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		180	mcd
  طیف با مقدار نصف	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	515		525	nm



  کد: آبی فوق العاده روشن - BH

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  طیف با مقدار نصف	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	460		465	nm



  کد: سفید فوق العاده روشن - WH

  پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  دمای رنگ LED	K	If=10mA	5500	20	6800	K
  مختصات رنگی	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm



• شدت نور و قابلیت اطمینان بالا

• مصرف برق کم

• عملکرد پایدار

• طول عمر طولانی

• مونتاژ آسان

• سازگار با IC

• گواهی: RoHS

•

• برنامه های کاربردی:

• لوازم خانگی الکترونیکی، کنترل تهویه مطبوع، نشانگرهای یخچال، کنترل یخچال، کنترل خنک کننده، کنترل گرمایش و غیره.

• لوازم خانگی الکترونیکی، کنترل تهویه مطبوع، نشانگرهای یخچال، یخچال
