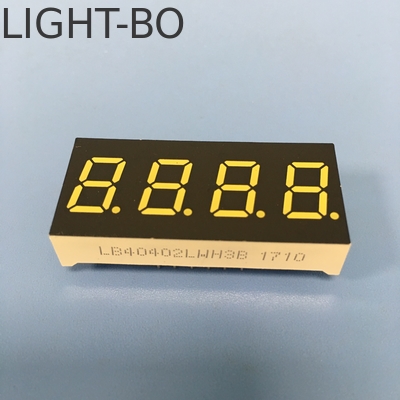

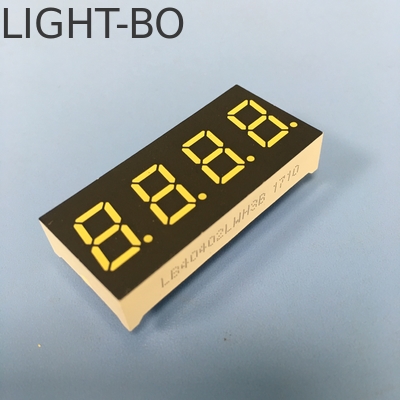

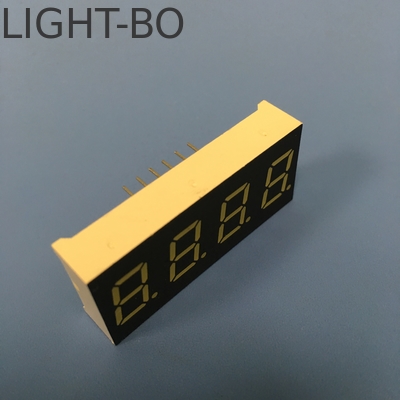

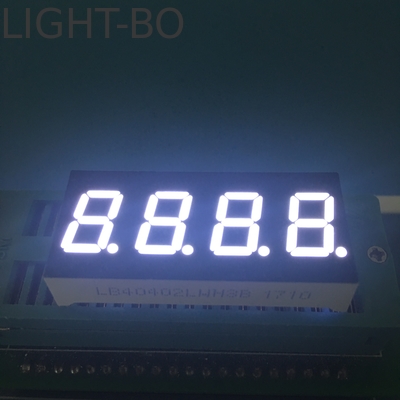

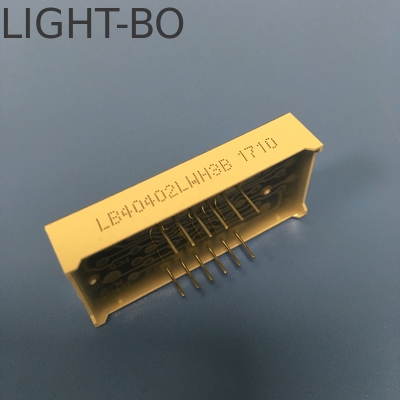

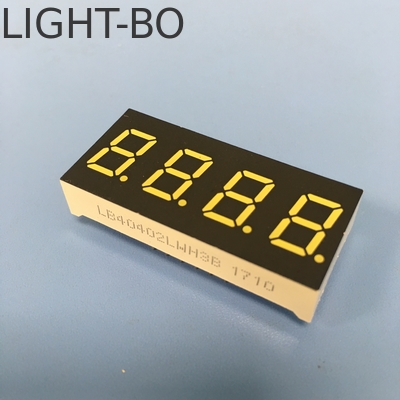

Ultra Bright White 4 Digit 0.4inch 7 Common Cathode Segment LED Display برای پانل ابزار

Ultra Bright White 4 Digit 0.4inch 7 Common Cathode Segment LED Display برای پانل ابزار

• 0صفحه نمایش LED 4 اینچی با 4 رقم 7 بخش

•

• ارتفاع شخصیت: 0.4 اینچ (10.16 میلی متر)

•

• ابعاد بیرونی: 39.5*18 x 7 میلی متر

•

• قطبیت: کاتود مشترک

•

• ساخته شده با قطعات زرد سطح سیاه

• رنگ ال ای دی: سفید بسیار روشن

• دمای رنگ: 6000-6800K

• IV: 80-100mcd

• VF:2.8-3.2V

• جریان جلو: 5-10mA/led

• رنگ انتشار: در دسترس در قرمز،آبی،سبز،کنار،نارنجی،سفید

• حداکثر امتیاز مطلق ((Ta=25oC)

  پارامتر	نماد	رتبه بندی	واحد
  در حال حاضر به جلو ((به هر تاس)	Ipm	20	mA
  ولتاژ معکوس ((هر کاز)	Vr	5	V
  پخش قدرت ((به هر کاشی)	Pm	80	mW
  محدوده دمای عملیاتی	بالا	-40~+85	oC
  محدوده دمای ذخیره سازی	Tstg	-40~+85	oC
  دمای جوش ((≤3 ثانیه)	.	260	oC



  کد: زرد سبز-J

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	30		40	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	569		574	nm



  کد: زرد / زرد - Y

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.5	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	60		80	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	585		595	nm



  کد: نارنجی -F

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	60		80	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	600		605	nm



  کد: سوپر روشن قرمز -R

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	50		60	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	630		635	nm



  کد: قرمز فوق العاده روشن -UR

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	80		100	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	625		635	nm



  کد:سبز خالص -G

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.6		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		180	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	515		525	nm



  کد:آلترا روشن آبی -BH

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		140	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	460		465	nm



  کد:آلترا روشن سفید -WH

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		140	MCD
  دمای رنگ LED	K	اگر=10mA	5500	20	6800	K
  مختصات رنگ	X/Y	اگر=10mA	0.29,0.32		0.30,0.33	nm

•

• شدت نور بالا و قابلیت اطمینان

• کارایی بالا

• مصرف انرژی کم

• جریان بسیار کم

• نورپردازی به طور مساوی در هر بخش توزیع شده است

• عملکرد پایدار

• طول عمر طولانی

• جمع آوری آسان

• IC سازگار

• با RoHS مطابقت داشته باشید

•

• کاربرد:

• به طور گسترده ای در جعبه های بالا، لوازم خانگی و پانل های ابزار، شاخص های دیجیتال، کنترل کننده فرآیند رطوبت درجه حرارت و غیره استفاده می شود.
