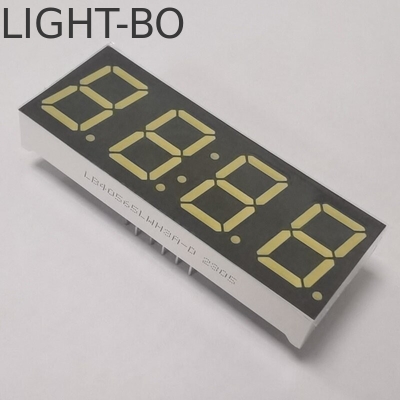

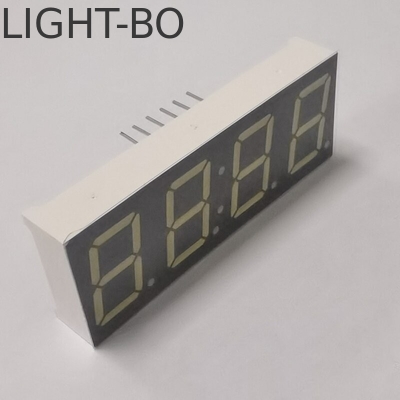

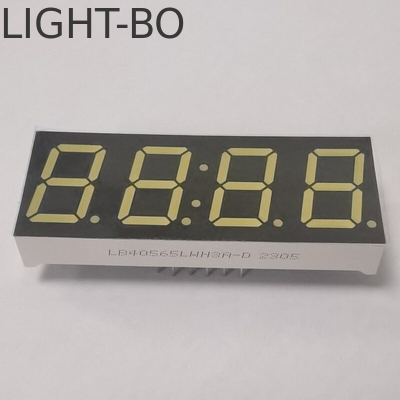

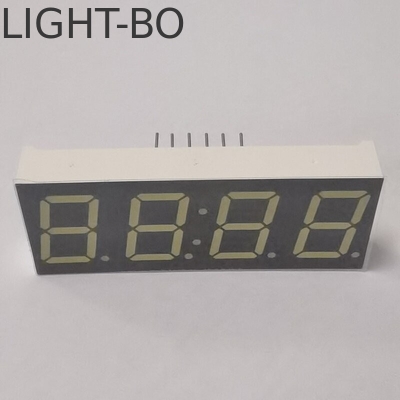

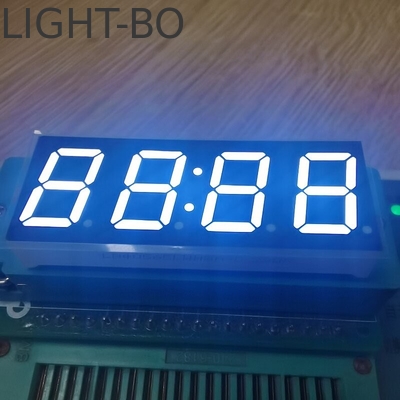

نمایشگر LED 7 سگمنت 4 رقمی 14.2 میلی‌متری سفید فوق‌العاده روشن، کاتد مشترک برای تایمر دیجیتال

نمایشگر LED 7 سگمنت 4 رقمی 14.2 میلی‌متری سفید فوق‌العاده روشن، کاتد مشترک برای تایمر دیجیتال

نام تجاری:	LIGHT-BO
شماره مدل:	LB40565LWH3A-D
مقدار تولیدی:	1000
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	50000 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن، چین

گواهی:

ISO9001&RoHS

قطبیت:

کاتد مشترک

ساطع رنگ:

سفید فوق العاده روشن

رقمی:

ابعاد:

50.3 × 19.0 × 8 میلی متر

ارتفاع دیجیتال:

14.2 میلی متر (0.56 اینچ)

ولتاژ جلو:

2.8-3.2V/LED

جریان رو به جلو:

5-10mA/led

برنامه:

تایمر دیجیتال

جزئیات بسته بندی:

EPE + کارتن

قابلیت ارائه:

50000 عدد در روز

برجسته کردن:

14.2mm 4 عدد نمایش

انتشار رنگ سفید فوق روشن

طراحی کاتد مشترک

توضیحات محصول

نمایشگر ساعت LED 7 قسمتی 4 رقمی سفید فوق العاده روشن 14.2 میلی متری با کاتد مشترک برای تایمر دیجیتال

جزئیات سریع نمایشگرهای LED سگمنت

مشخصات:
نمایشگر: 4 رقمی، نمایشگر ساعت LED 7 قسمتی 0.56 اینچی
ارتفاع رقم: 14.2 میلی متر (0.56 اینچ)
ابعاد خارجی: 50.3 × 19.0 × 8 میلی متر
سگمنت های سفید، سطح مشکی
با کاتد مشترک
رنگ ساطع کننده: سفید فوق العاده روشن
شدت نور: 100-140mcd
ولتاژ مستقیم: 2.8-3.2 ولت/LED
جریان مستقیم: 5-10 میلی آمپر/LED
رنگ ها: قرمز، آبی، سبز زرد، سبز خالص، کهربایی، نارنجی و سفید خالص

ویژگی نمایشگرهای LED سگمنت

سطح مشکی سگمنت سفید
شدت نور بالا
عملکرد با جریان کم
عملکرد پایدار
سگمنت های یکنواخت پیوسته
نصب آسان روی PCB
سازگار با IC
مطابق با RoHS

کاربرد نمایشگرهای LED سگمنت

تجهیزات صوتی یا پنل های ابزار;
استفاده عمومی برای نمایشگرهای دیجیتال;
محصولات چند رسانه ای;
نمایش نرخ ارز بانک ها;
نمایشگر ساعت LED;
نمایشگر برای پمپ بنزین و سایر مناطق نمایش مختلف تجهیزات/ماشین آلات.
تجهیزات صنعتی
- کوره های صنعتی
- تجهیزات تست قابلیت اطمینان
- ابزارهای تحلیلی
- تجهیزات کنترل فرآیند
- ابزارهای تست و اندازه گیری
- کنترل کننده های دما
- کنترل کننده های منطقی قابل برنامه ریزی
- سیستم های امنیتی

پارامترهای محصول

حداکثر رتبه های مطلق (Ta=25ºC)

پارامتر	نماد	رتبه بندی	واحد
جریان مستقیم (در هر دای)	Ipm	20	mA
ولتاژ معکوس (در هر دای)	Vr	5	V
اتلاف توان (در هر دای)	Pm	80	mW
محدوده دمای عملیاتی	Topr	-40~+85	ºC
محدوده دمای ذخیره سازی	Tstg	-40~+85	ºC
دمای لحیم کاری (≤3 ثانیه)	Th	260	ºC

کد: سبز زرد - J

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	30		40	mcd
طیف نیمه عرض	△λ	If=10mA		20		nm
طول موج	Dλ	If=10mA	569		574	nm

کد: کهربایی/زرد - Y

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	1.8		2.5	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	60		80	mcd
طیف نیمه عرض	△λ	If=10mA		20		nm
طول موج	Dλ	If=10mA	585		595	nm

کد: نارنجی - F

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	60		80	mcd
طیف نیمه عرض	△λ	If=10mA		20		nm
طول موج	Dλ	If=10mA	600		605	nm

کد: قرمز فوق العاده روشن - R

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	50		60	mcd
طیف نیمه عرض	△λ	If=10mA		20		nm
طول موج	Dλ	If=10mA	630		635	nm

کد: قرمز فوق العاده روشن - UR

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	80		100	mcd
طیف نیمه عرض	△λ	If=10mA		20		nm
طول موج	Dλ	If=10mA	625		635	nm

کد: سبز خالص - G

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	2.6		3.2	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	120		180	mcd
طیف نیمه عرض	△λ	If=10mA		20		nm
طول موج	Dλ	If=10mA	515		525	nm

کد: آبی فوق العاده روشن - BH

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	120		140	mcd
طیف نیمه عرض	△λ	If=10mA		20		nm
طول موج	Dλ	If=10mA	460		465	nm

کد: سفید فوق العاده روشن - WH

پارامتر	نماد	شرط	حداقل	معمولاً	حداکثر	واحد
ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
ولتاژ معکوس	Vr	Ir=10uA	5			V
شدت نور	Iv	If=10mA	120		140	mcd
دمای رنگ LED	K	If=10mA	5500	20	6800	K
مختصات رنگی	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (برند: LIGHT-BO)تاسیس در سال 2006، شرکتی که تحقیق و توسعه، تولید و فروش نمایشگرهای LED اپتوالکترونیک را ادغام می کند. شرکت دارای گواهینامه سیستم مدیریت کیفیت ISO 9001 2015. با بیش از 15 سال تجربه OEM و ODM.
LIGHTBOمتعهد به ارائه راه حل های سفارشی با کیفیت بالا و کم هزینه برای کمک به مشتریان در کاهش هزینه و افزایش رقابت پذیری بوده است.
