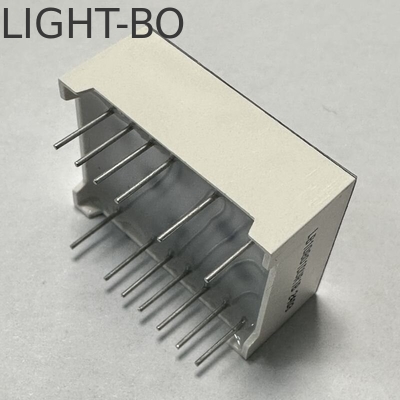

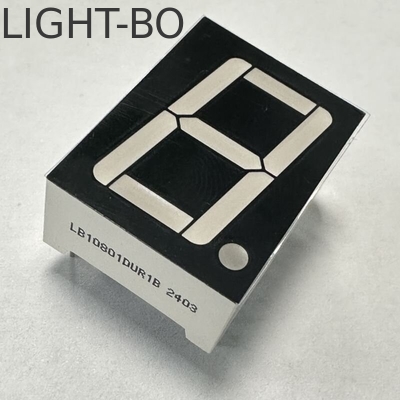

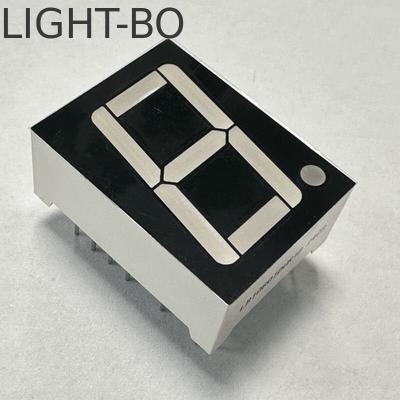

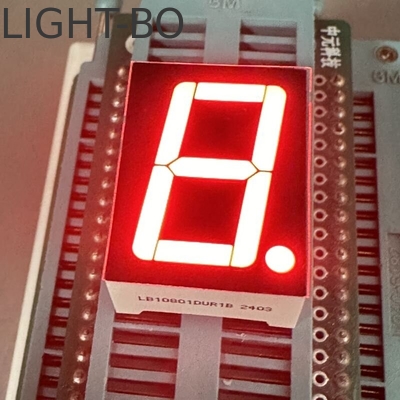

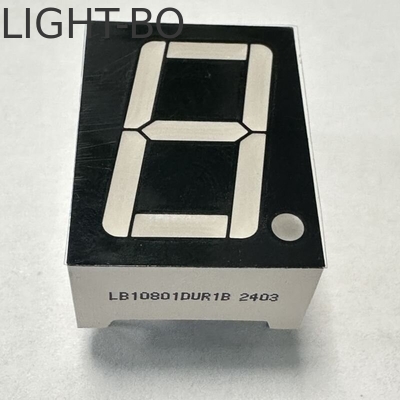

Ultra Bright Red Single Digit 0.8inch 7 Segment LED Display کاتود مشترک برای شاخص دیجیتال

مشخصات کلیدی/خصوصیات:

• ارتفاع کاراکتر: 0.8 اینچ (20.2mm)

• ابعاد بیرونی: 18.6*25*10 میلی متر

• کاتود مشترک

• قرمز فوق روشن

• طول موج: 620-625nm

• شدت نور:80-100mcd

• VF:1.8-2.2V

•


• جریان جلو: 5-10mA

• رنگ سطح: سیاه

• گواهینامه RoHS

• قطبی: کاتود مشترک

• ولتاژ جلو (خروج شدت نور بالا)

• کارایی بالا

• مصرف انرژی کم

• جریان بسیار کم

• نورپردازی به طور مساوی در هر بخش توزیع شده است

• اندازه استاندارد صنعتی

• قابلیت اطمینان عالی در نور محیط روشن

• با قطعات سفيد و سطح سياه ساخته شده

• عملکرد پایدار

• طول عمر طولانی

• جمع آوری آسان

• IC سازگار



• حداکثر امتیاز مطلق ((Ta=25oC)

  پارامتر	نماد	رتبه بندی	واحد
  در حال حاضر به جلو ((به هر تاس)	Ipm	20	mA
  ولتاژ معکوس ((هر کاز)	Vr	5	V
  پخش قدرت ((به هر کاشی)	Pm	80	mW
  محدوده دمای عملیاتی	بالا	-40~+85	oC
  محدوده دمای ذخیره سازی	Tstg	-40~+85	oC
  دمای جوش ((≤3 ثانیه)	.	260	oC



  کد: زرد سبز-J

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	30		40	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	569		574	nm




  کد: زرد / زرد - Y

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.5	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	60		80	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	585		595	nm




  کد: نارنجی -F

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	60		80	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	600		605	nm




  کد: سوپر روشن قرمز -R

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	50		60	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	630		635	nm




  کد: قرمز فوق العاده روشن -UR

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	80		100	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	625		635	nm




  کد:سبز خالص -G

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.6		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		180	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	515		525	nm


  کد:آلترا روشن آبی -BH

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		140	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	460		465	nm

•


• کد:آلترا روشن سفید -WH

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		140	MCD
  دمای رنگ LED	K	اگر=10mA	5500	20	6800	K
  مختصات رنگ	X/Y	اگر=10mA	0.29,0.32		0.30,0.33	nm

• کاربردها: تجهیزات صوتی یا پانل های ابزار، شاخص های موقعیت آسانسور، صفحه نمایش نرخ، لوازم خانگی، شاخص های دیجیتال و غیره.
