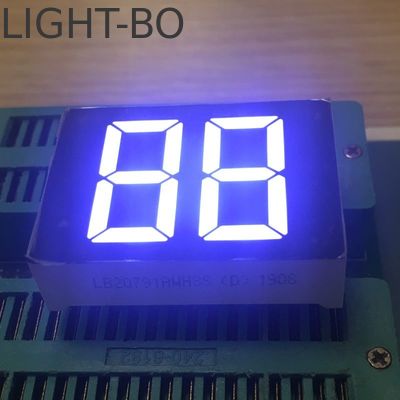

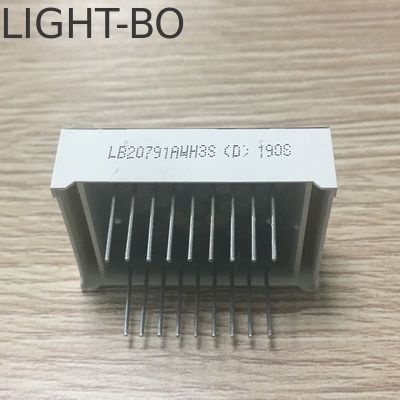

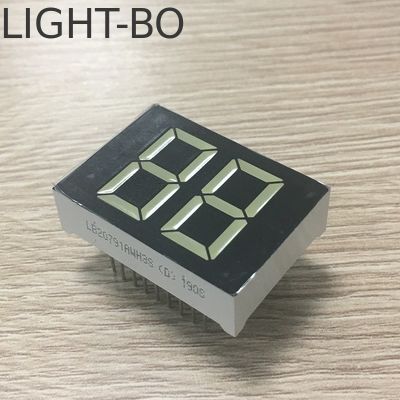

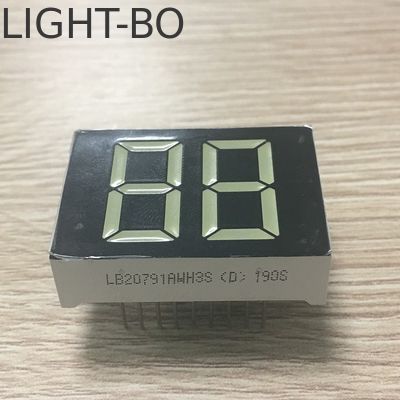

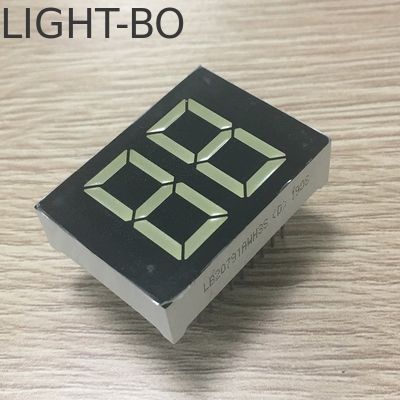

صفحه نمایش ال ای دی آنود معمولی قرمز 20 میلی متر سفید 2 رقم 7 بخش

Ultra bright Red Common Anode 20mm White 2 عدد 7 بخش صفحه نمایش LED

• صفحه نمایش LED دو رقمی با 7 بخش سفارشی

• ابعاد بیرونی: 35.8*25.8*10 میلی متر

• ارتفاع انگشت: 20mm (0.79inch)

• قطبیت: آنود مشترک

• قطعات زرد سطح سیاه

• رنگ تابش: سفید فوق العاده روشن

• X / Y: 0.29-0.31

• شدت نور: 120-140mcd

• ولتاژ جلو: 2.8-3.2V/LED

• جریان جلو: 5-10mA/led


• شدت نور بالا

• مصرف انرژی کم

• جریان بسیار کم

• عملکرد پایدار

• زاویه دید وسیع

• قطعات یکنواخت مستمر

• طول عمر طولانی

• انتشار سریع گرما

• IC سازگار

• جمع آوری آسان

• با RoHS مطابقت داشته باشید

• حداکثر امتیاز مطلق ((Ta=25oC)

• پارامتر	نماد	رتبه بندی	واحد
  در حال حاضر به جلو ((به هر تاس)	Ipm	20	mA
  ولتاژ معکوس ((هر کاز)	Vr	5	V
  پخش قدرت ((به هر کاشی)	Pm	80	mW
  محدوده دمای عملیاتی	بالا	-40~+85	oC
  محدوده دمای ذخیره سازی	Tstg	-40~+85	oC
  دمای جوش ((≤3 ثانیه)	.	260	oC



  کد: زرد سبز-J

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	30		40	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	569		574	nm



  کد: زرد / زرد - Y

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.5	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	60		80	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	585		595	nm



  کد: نارنجی -F

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	60		80	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	600		605	nm



  کد: سوپر روشن قرمز -R

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	50		60	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	630		635	nm



  کد: قرمز فوق العاده روشن -UR

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	80		100	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	625		635	nm



  کد:سبز خالص -G

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.6		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		180	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	515		525	nm



  کد:آلترا روشن آبی -BH

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		140	MCD
  طیف با نصف ارزش	△λ	اگر=10mA		20		nm
  طول موج	Dλ	اگر=10mA	460		465	nm



  کد:آلترا روشن سفید -WH

  پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحد
  ولتاژ جلو	Vf	اگر=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  نورپردازی	IV	اگر=10mA	120		140	MCD
  دمای رنگ LED	K	اگر=10mA	5500	20	6800	K
  مختصات رنگ	X/Y	اگر=10mA	0.29,0.32		0.30,0.33	nm

کاربردها:
به طور گسترده ای برای کنترل کننده های دما و شاخص های دیجیتال، لوازم خانگی، پانل های ابزار و غیره استفاده می شود.
