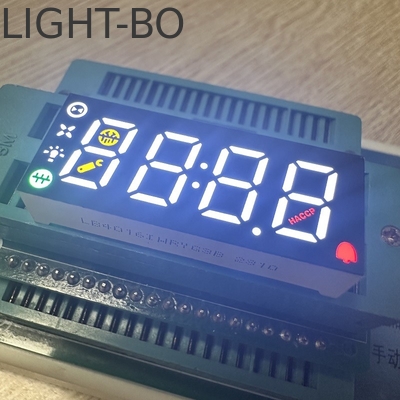

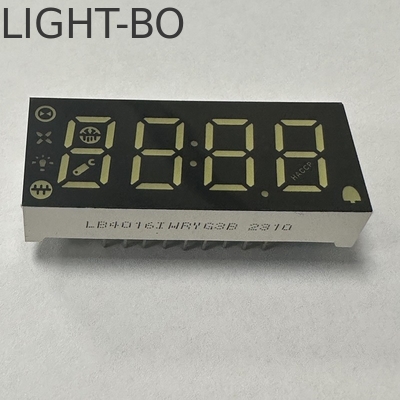

صفحه نمایش LED 4 رقمی 7 بخش چندرنگ کاتود مشترک برای پنل کنترل یخچال

توضیحات محصول

• مشخصات کلیدی/ویژگی های خاص:

• نمایشگر LED سه رقمی 7 سگمنتی چند رنگ

• ارتفاع کاراکتر: 10.9 میلی متر (0.43 اینچ)

• ابعاد خارجی: 40*16*8 میلی متر

• قطبیت: مشترک کاتد

• رنگ LED: فوق العاده روشن سفید / زرد / قرمز/سبز خالص

• ساخته شده با سگمنت های زرد و سطح مشکی با فیلم

• رنگ های ساطع کننده: موجود در قرمز، آبی، سبز، سفید، کهربایی، زرد و نارنجی، چند رنگ.

•

•

• حداکثر مقادیر مطلق (Ta=25ºC)

  پارامتر	نماد	مقادیر	واحد
  جریان مستقیم (در هر دایس)	Ipm	20	میلی آمپر
  ولتاژ معکوس (در هر دایس)	Vr	5	V
  تلفات توان (در هر دایس)	Pm	80	میلی وات
  محدوده دمای عملیاتی	Topr	-40~+85	ºC
  محدوده دمای ذخیره سازی	Tstg	-40~+85	ºC
  دمای لحیم کاری (≤3 ثانیه)	Th	260	ºC

  کد: زرد سبز - J

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	30		40	mcd
  عرض طیفی با نیمه مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	569		574	nm



  کد: کهربایی/زرد - Y

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.5	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  عرض طیفی با نیمه مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	585		595	nm



  کد: نارنجی - F

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.4	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	60		80	mcd
  عرض طیفی با نیمه مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	600		605	nm



  کد: قرمز فوق العاده روشن - R

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	50		60	mcd
  عرض طیفی با نیمه مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	630		635	nm



  کد: قرمز فوق العاده روشن - UR

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	1.8		2.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	80		100	mcd
  عرض طیفی با نیمه مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	625		635	nm



  کد: سبز خالص - G

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.6		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		180	mcd
  عرض طیفی با نیمه مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	515		525	nm


  کد: آبی فوق العاده روشن - BH

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  عرض طیفی با نیمه مقدار	△λ	If=10mA		20		nm
  طول موج	Dλ	If=10mA	460		465	nm

•

• کد: سفید فوق العاده روشن - WH

  پارامتر	نماد	شرایط	حداقل	معمولاً	حداکثر	واحد
  ولتاژ مستقیم	Vf	If=10mA	2.8		3.2	V
  ولتاژ معکوس	Vr	Ir=10uA	5			V
  شدت نور	Iv	If=10mA	120		140	mcd
  دمای رنگ LED	K	If=10mA	5500	20	6800	K
  مختصات رنگی	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• شدت نور بالا و قابلیت اطمینان

• مصرف برق کم

• جریان کم

• عملکرد پایدار

• عمر طولانی

• مونتاژ آسان

• سازگار با IC

• گواهینامه: RoHS

•

• کاربردها:

• -- تجهیزات صوتی یا پنل های ابزار؛

  -- استفاده عمومی برای نمایشگرهای دیجیتال؛

  -- محصولات چند رسانه ای؛

  -- نمایش نرخ ارز بانک؛

  -- نمایشگر ساعت LED؛

  -- نمایشگر برای پمپ بنزین و سایر مناطق نمایش مختلف تجهیزات/ماشین آلات.
