نمایشگر LED 7-Segment آند مشترک 3 رقمی 0.36 اینچی (9.2 میلی‌متری) قرمز فوق‌العاده روشن برای نشانگرهای دما/رطوبت

نمایشگر LED 7-Segment 3 رقمی 0.36 اینچی (9.2 میلی‌متری) قرمز فوق‌العاده روشن برای نشانگرهای دما/رطوبت

بررسی اجمالی محصول
معرفی نمایشگر LED 7-Segment 3 رقمی 0.36 اینچی قرمز فوق‌العاده روشن—یک راه‌حل عددی دقیق که برای نشانگرهای دما/رطوبت، لوازم خانگی و تجهیزات صوتی طراحی شده است. این نمایشگر که برای اولویت‌بندی دید، بهره‌وری انرژی و یکپارچه‌سازی بی‌وقفه طراحی شده است، در ارائه خوانش‌های واضح و قابل اعتماد برای معیارهای محیطی روزانه عالی است: دمای اتاق (به عنوان مثال، “23°C”)، رطوبت داخلی (به عنوان مثال، “55% RH”) یا مقادیر فرآیند (به عنوان مثال، “180” برای تایمر).
ارتفاع کاراکتر 9.2 میلی‌متری آن خوانایی را از 0.5 تا 1.5 متر (فاصله معمولی برای نشانگرهای روی پیشخوان یا پنل‌های لوازم خانگی) تضمین می‌کند، در حالی که فاکتور فرم باریک 22.5×14×7.2 میلی‌متری در طرح‌های محدود به فضا—از حسگرهای رطوبت کوچک گرفته تا پنل‌های جلویی آمپلی‌فایر صوتی—جا می‌شود. سطح مشکی اپوکسی زرد کنتراست را با نور قرمز فوق‌العاده روشن افزایش می‌دهد و بدون خستگی چشم، نور محیطی روشن (به عنوان مثال، نور خورشید، چراغ‌های سقفی آشپزخانه) را قطع می‌کند.
با قطبیت آند مشترک، مصرف کم انرژی و انطباق با RoHS/REACH، این نمایشگر تعادل بین دوام، سازگاری با محیط زیست و عملکرد—ایده‌آل برای عملکرد 24/7 در ردیاب‌های دما/رطوبت و لوازم الکترونیکی با استفاده روزانه—را برقرار می‌کند.

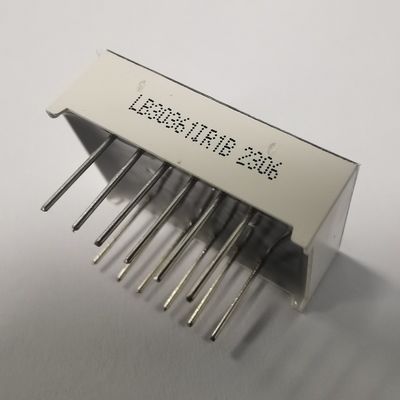

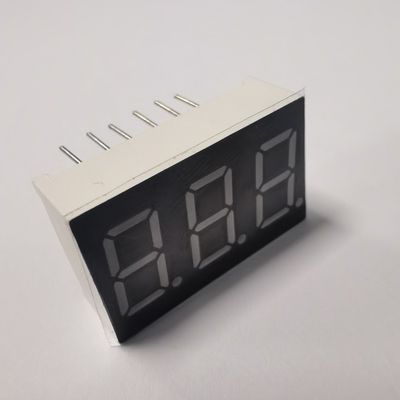

تصویر اصلی

ویژگی‌های کلیدی (بهینه شده برای نشانگر دما/رطوبت)
1. دید عالی برای خوانش‌های محیطی
روشنایی قرمز فوق‌العاده روشن:نور قرمز (شدت نور بالا) در محیط‌های روشن (به عنوان مثال، اتاق‌های نشیمن آفتابی، کارگاه‌های شلوغ) برجسته می‌شود—برای بررسی سریع و دقیق دما/رطوبت (به عنوان مثال، تأیید موج‌های گرمایی “30°C” یا رطوبت بالای “70% RH”) حیاتی است.
سطح مشکی اپوکسی زرد:پایه اپوکسی زرد زیر سطح مشکی نور قرمز شدید را نرم می‌کند (کاهش خستگی چشم) در حالی که کنتراست بین بخش‌ها و پس‌زمینه را افزایش می‌دهد—اطمینان می‌دهد که ارقام (0-9) و نقاط اعشار (به عنوان مثال، “24.5°C”) واضح باقی می‌مانند، بدون تابش خیره‌کننده یا شستشو.
روشنایی یکنواخت بخش:شدت نور به طور یکنواخت در سراسر تمام بخش‌ها توزیع می‌شود (بدون “نقاط داغ” یا لبه‌های کم نور)—خوانایی ثابت مقادیر ریز (به عنوان مثال، “51% RH” در مقابل “52% RH”) را تضمین می‌کند که برای راحتی یا کنترل فرآیند مهم هستند.
2. طراحی جمع و جور و درجه صنعتی
ابعاد باریک 22.5×14×7.2 میلی‌متر:بهینه شده برای دستگاه‌های محدود به فضا—در مانیتورهای دما/رطوبت قابل حمل، ترموستات‌های هوشمند باریک یا پنل‌های جلویی تجهیزات صوتی بدون نیاز به طراحی مجدد جا می‌شود.
اندازه استاندارد صنعتی:از ردپای نمایشگر 3 رقمی 0.36 اینچی جهانی پیروی می‌کند—امکان جایگزینی قطره‌ای برای نمایشگرهای منسوخ شده (به عنوان مثال، ارتقاء نشانگرهای سبز قدیمی به قرمز در پنل‌های رطوبت موجود) بدون اصلاح PCBها، صرفه‌جویی در زمان و هزینه را فراهم می‌کند.
قطبیت آند مشترک:با ICهای درایور استاندارد (به عنوان مثال، MAX7219، TM1638، HT1621) که به طور گسترده در نشانگرهای دما/رطوبت استفاده می‌شوند، کار می‌کند—طراحی مدار را ساده می‌کند، نیازی به آداپتورهای قطبیت سفارشی نیست.
3. کم مصرف و بادوام
مصرف کم انرژی (جریان بسیار کم):مصرف انرژی را به حداقل می‌رساند (معمولاً 5-10 میلی‌آمپر/LED)، عمر باتری را برای نشانگرهای قابل حمل (به عنوان مثال، رطوبت‌سنج‌های دستی) افزایش می‌دهد و استفاده از برق را برای دستگاه‌های متصل به برق (به عنوان مثال، ترموستات‌های دیواری) کاهش می‌دهد.
عمر طولانی (50,000+ ساعت):تراشه‌های LED قرمز با کیفیت بالا در برابر استفاده مداوم مقاومت می‌کنند و با طول عمر 8 تا 10 سال اکثر لوازم خانگی و نشانگرها مطابقت دارند—کاهش زمان خرابی تعمیر و نگهداری (بحرانی برای نشانگرهای فرآیند 24/7).
عملکرد پایدار:در برابر نوسانات دما (-10°C تا 50°C، معمول برای استفاده در داخل/خارج از منزل) و لرزش‌های جزئی (به عنوان مثال، بیس تجهیزات صوتی، حرکت فن لوازم خانگی) مقاومت می‌کند—روشنایی را حفظ می‌کند، بدون سوسو زدن در هنگام به‌روزرسانی مقادیر.
4. تطبیق‌پذیری و انطباق
مطابق با RoHS/REACH:عاری از سرب، جیوه و مواد مضر—با استانداردهای سخت‌گیرانه محیطی جهانی مطابقت دارد، برای استفاده در منزل و صادرات به بازارهایی مانند اتحادیه اروپا، آمریکای شمالی و آسیا ایمن است.
گزینه‌های چند رنگ:فراتر از قرمز فوق‌العاده روشن، در رنگ‌های آبی (زیبایی‌شناسی مدرن)، سبز (نشانه‌های وضعیت عادی)، سفید (خوانش‌های خنثی)، کهربایی، نارنجی و زرد موجود است—انعطاف‌پذیر برای نیازهای عملکردی (به عنوان مثال، قرمز برای هشدارهای “دمای بالا”، سبز برای رطوبت “عادی”).

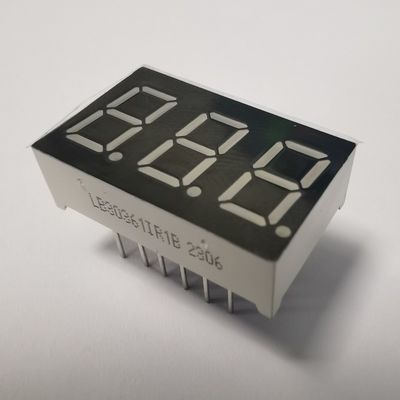

تصویر جزئیات

مشخصات فنی

دسته	پارامتر	مشخصات (بهینه شده برای دما/رطوبت)
طراحی پایه	نوع نمایشگر	نمایشگر LED 7-Segment 3 رقمی (از نقاط اعشار برای معیارهای دقیق پشتیبانی می‌کند)
	قطبیت	آند مشترک
	ارتفاع کاراکتر	0.36 اینچ (9.2 میلی‌متر)
	ابعاد بیرونی (طول×عرض×ارتفاع)	22.5 × 14 × 7.2 میلی‌متر
	بخش/پایان سطح	اپوکسی زرد با سطح مشکی
عملکرد نوری	رنگ ساطع کننده	اصلی: قرمز فوق‌العاده روشن؛ اختیاری: آبی/سبز/سفید/کهربایی/نارنجی/زرد
پارامترهای الکتریکی	ولتاژ مستقیم (VF)	بهینه شده برای شدت نور بالا (معمولاً 1.8-2.2 ولت در هر LED برای قرمز)
	جریان مستقیم توصیه شده	5-10 میلی‌آمپر در هر LED
	مصرف برق	کم (بهره‌وری انرژی برای استفاده مداوم)
کیفیت و انطباق	مزایای اصلی	توزیع نور یکنواخت، قابلیت اطمینان محیطی روشن، عملکرد پایدار
	انطباق	مطابق با RoHS، مطابق با REACH





برنامه‌ها
این نمایشگر برای نشانگرهای محیطی و لوازم الکترونیکی با استفاده روزانه طراحی شده است، از جمله:
نشانگرهای دما/رطوبت:مانیتورهای دیواری (به عنوان مثال، “22°C”/“50% RH”)، حسگرهای قابل حمل (به عنوان مثال، “18°C”/“65% RH”)، یا کنترل‌کننده‌های گلخانه (به عنوان مثال، “28°C”/“70% RH”).
لوازم خانگی الکترونیکی:مایکروویو (زمان پخت “02:30”)، یخچال (دما “5°C”)، یا تصفیه‌کننده‌های هوا (عمر فیلتر “90 روز”).
پنل‌های صوتی/ابزار:آمپلی‌فایرها (سطوح صدا)، گیرنده‌های AV (شماره کانال)، یا پنل‌های فرآیند صنعتی (تایمر “120s”).
نمایشگرهای عددی:شارژرهای باتری (شارژ “85%”)، ردیاب‌های تناسب اندام (کالری “250”)، یا هاب‌های خانه هوشمند (دمای اتاق “21°C”).

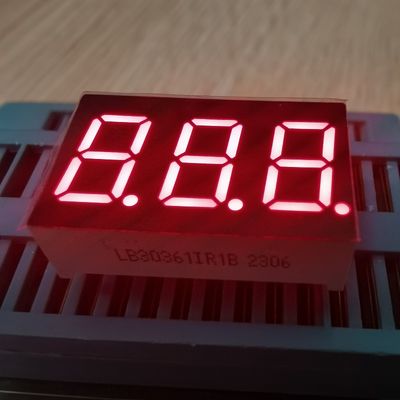

تصویر برنامه



چرا این نمایشگر را برای نشانگرهای دما/رطوبت انتخاب کنیم؟
وضوح خوانش محیطی:نور قرمز + سطح اپوکسی زرد دید را در فضاهای روشن/کم نور تضمین می‌کند—عدم اشتباه در خواندن مقادیر دما/رطوبت که بر راحتی تأثیر می‌گذارد.
جا دادن صرفه‌جویی در فضا:ابعاد باریک برای نشانگرهای قابل حمل یا دیواری مناسب است، نیازی به بزرگ کردن محفظه‌های دستگاه نیست.
بهره‌وری انرژی و هزینه:استفاده از جریان کم، فرکانس تعویض باتری را کاهش می‌دهد؛ طول عمر طولانی هزینه‌های نگهداری را کاهش می‌دهد.
ارتقاء آسان:اندازه استاندارد صنعتی امکان جایگزینی قطره‌ای برای نمایشگرهای قدیمی را فراهم می‌کند و عمر نشانگرهای موجود را افزایش می‌دهد.
انطباق جهانی:گواهی RoHS/REACH صادرات به بازارهای بین‌المللی را ساده می‌کند و با استانداردهای ایمنی مصرف‌کننده همسو می‌شود.



اطلاعات سفارش و لجستیک
حداقل مقدار سفارش (MOQ):300 قطعه برای مدل‌های استاندارد قرمز فوق‌العاده روشن؛ 500 قطعه برای رنگ‌ها/پیکربندی‌های سفارشی.
بسته‌بندی:EPE ضد استاتیک + کارتن (هر نمایشگر به صورت جداگانه بسته‌بندی می‌شود تا از سطح اپوکسی زرد و پین‌ها محافظت شود).
زمان تحویل:5 تا 7 روز برای مدل‌های استاندارد؛ 10 تا 12 روز برای رنگ‌های سفارشی.
حمل و نقل:اکسپرس (FedEx/DHL برای نمونه‌های فوری)، هوایی (حجم متوسط)، اقیانوسی (محموله‌های تولید انبوه).



حداکثر رتبه‌بندی‌های مطلق (Ta=25ºC)

پارامتر	نماد	رتبه‌بندی	واحد
جریان مستقیم (در هر دایس)	Ipm	20	mA
ولتاژ معکوس (در هر دایس)	Vr	5	V
اتلاف توان (در هر دایس)	Pm	80	mW
محدوده دمای عملیاتی	Topr	-40~+85	ºC
محدوده دمای ذخیره‌سازی	Tstg	-40~+85	ºC
دمای لحیم‌کاری (3 ثانیه)	Th	260	ºC

کد: R-سفید فوق‌العاده روشن

پارامتر	نماد	شرط	حداقل	معمولی	حداکثر	واحد
ولتاژ مستقیم (در هر دایس)	Vf	If=20mA	2.8		3.2	V
ولتاژ معکوس (در هر دایس)	Vr	Ir=10uA	5			V
شدت نور (در هر دایس)	Iv	If=20mA	100		140	mcd
طیف با مقدار نصف	λ	If=20mA		20		nm
دمای رنگ		If=20mA	6000		6500	K
عمر کاری LED 100,000 ساعت حداکثر رتبه‌بندی مطلق در Ta=25ºC
